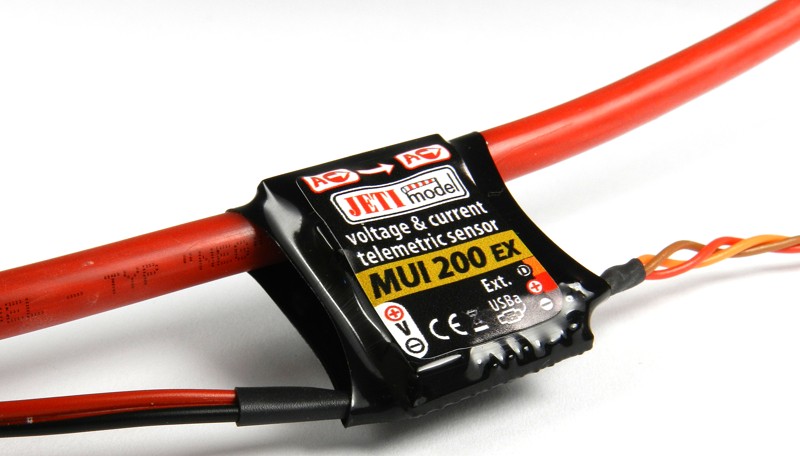

Jeti Duplex MUI 200 EX Strom/Spannungssensor

MUI Sensoren sind zur Messung von Spannungen, Strömen und verbrauchter Akkukapazität im Modell bestimmt. Zur Anzeige der gemessenen Werte wird das JETIBOX-Terminal benutzt und zur drahtlosen Übertragung der Informationen das DUPLEX-System 2,4GHz.

Das DUPLEX-System benutzt zur Kommunikation das 2,4GHz Band, welches nicht nur die Übertragung von Fernsteuerungs-Daten zum Modell ermöglicht, sondern auch die Übertragung vom Modell zurück zum Sender. Die während des Betriebs gewonnenen telemetrischen Daten werden in Realzeit übertragen und der aktuelle Stand der gemessenen Größen kann auf dem LCD Bildschirm der JETIBOX dargestellt werden. Die telemetrischen Sensoren MUI ermöglichen das Messen von Spannungen und Strömen in Ihrem Modell und übertragen diese Informationen mit Hilfe des DUPLEX-Systems (Empfänger und Sendermodul). Dank der hohen Strom-Messgenauigkeit erlauben diese Sensoren die verbrauchte Kapazität des gemessenen Akkus zu verfolgen. Die MUI-Einheit nimmt neben der Dauer des Stromdurchgangs auch den Durchschnittswert und Maximalwerte des Stromes auf. Weiterhin bietet sie die genauen Spannungswerte sowie ihre minimalen und maximalen Werte an.
Zur Einstellung von Parametern und Darstellung der gemessenen Werte dient das JETIBOX-Terminal.

Die MUI-Sensoren ermöglichen die Einstellung eines akustischen  Signals bei Überschreitung von eingestellten Parametern. Diese Alarmmeldung kann für die Messung des maximalen Stromes, der minimalen Spannung und für den maximal zulässigen Kapazitätsverbrauch eingestellt werden. Das akustische Signal wird vom Sendermodul über einen eingebauten Tongeber generiert. Einzelne Alarmmeldungen werden wegen besserem Auseinanderhalten durch die Zuteilung eines Morsealphabet-Buchstabens voneinander unterschieden. Die akustischen Signale für Parameterüberschreitungen werden auch dann generiert, wenn keine JETIBOX angeschlossen ist. Bei angeschlossener JETIBOX zeigt das LCD-Display an, welcher Parameter überschritten wurde. Im Falle der Überschreitung mehrerer Parameter wechseln sich die akustischen Signale und LCD-Displayanzeigen ab.



Technische Daten:
Masse: 27 x 19 x 11 mm
Gewicht: 35 g
Spannungs-Messbereich: 0 - 60 V
Strom-Messbereich: 0 - 200 A
Messgenauigkeit Spannung: 0.1 %
Messgenauigkeit Spannung: 1%
Betriebstemperatur: -10 - 85 °C
Betriebsspannung: 3.5 - 8.4 V
Stromverbrauch: 32 mA
